最近一众“全面屏”手机的出现，让之前的项目遇到很多适配问题，由此考虑如何简便而快捷的适配更多新设备的屏幕尺寸。
问题分析

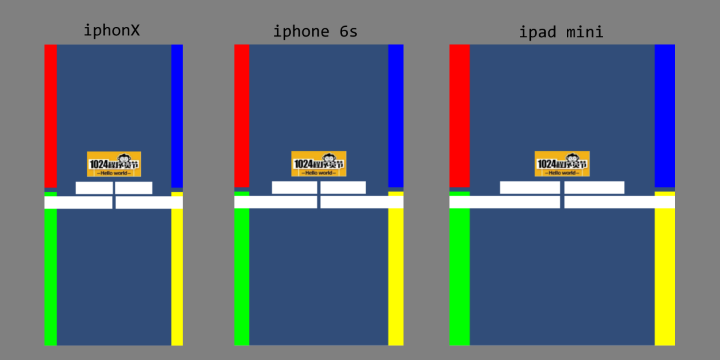

选取iphoneX,iphone 6S,ipad分辨率为例，大体上，会遇到如下问题：
- 以stretch模式定义控件大小，在不同分辨率下，控件会因为屏幕大小的改变而改变比例。
- 以长宽+位置定义控件大小，在不同分辨率下，控件常常相互重叠或者超出屏幕。
- 以Anchors+stretch定义控件大小，控件比例正确，但往往长宽改变造成显示内容改变。
解题思路
分析上述问题，实际上，所有UI的适配问题，最终可以归结为两类：
- 每个组件长宽和位置均保持设计原稿大小，屏幕变化后，无法完整显示所有组件。
- 每个组件长宽和位置均使用屏幕比例表示，屏幕变化后，可以完整显示所有组件，但组件大小和内容比例全部失真。
根据以上问题，合理的屏幕适配效果应该是，每个组件能够完全显示在新的分辨率下，且位置布局保持原本比例，允许一定的长宽位置变化。
做到这点，首先我们需要能够快速更改整个UI布局，因而第一步，需要能够将原始UI转化为数据，然后用数据，在新的分辨率下重新生成UI布局。一般的，每一个UI组件，都包含一个RectTransform控件，因而使用以下代码，可以方便的将一个UI的Anchors布局数据化。这里数据以XML的形式保存方便阅读。
private void Bake(RectTransform node)
{
if (node.childCount < 1)
throw new System.Exception("No GUI in this node of hierarchy.");
var doc = new XmlDocument();
var declaration = doc.CreateXmlDeclaration("1.0", "UTF-8", null);
doc.AppendChild(declaration);
var root = doc.CreateElement("Root");
Bake(doc, root, node);
doc.AppendChild(root);
var path = System.IO.Path.Combine(Application.streamingAssetsPath, "gui");
path = System.IO.Path.Combine(path, "main.xml");
doc.Save(path);
AssetDatabase.Refresh();
}
private void Bake(XmlDocument doc, XmlElement elem, RectTransform node)
{
for (var i = 0; i < node.childCount; ++i)
{
// 把递归移动到堆上免得炸了
var action = new System.Action<XmlDocument, XmlElement, RectTransform>(Bake);
var e = doc.CreateElement("Node");
elem.AppendChild(e);
action(doc, e, node.GetChild(i).GetComponent<RectTransform>());
}
var x = doc.CreateAttribute("x");
x.Value = node.anchoredPosition.x.ToString();
elem.Attributes.Append(x);
var y = doc.CreateAttribute("y");
y.Value = node.anchoredPosition.y.ToString();
elem.Attributes.Append(y);
var w = doc.CreateAttribute("width");
w.Value = node.rect.width.ToString();
elem.Attributes.Append(w);
var h = doc.CreateAttribute("height");
h.Value = node.rect.height.ToString();
elem.Attributes.Append(h);
var min = doc.CreateAttribute("anchor-min");
min.Value = node.anchorMin.ToString();
elem.Attributes.Append(min);
var max = doc.CreateAttribute("anchor-max");
max.Value = node.anchorMax.ToString();
elem.Attributes.Append(max);
}

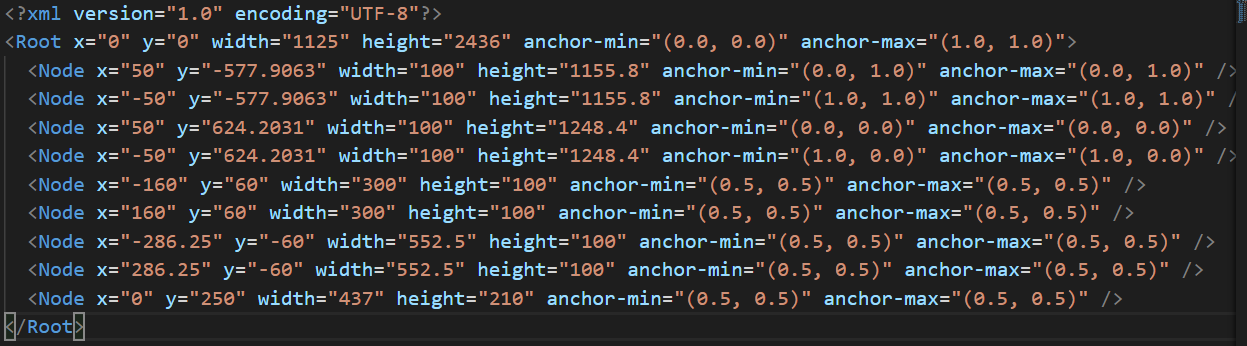

保存的数据结果类似这样。
这里我只保存了变换和位置数据。然后使用以下代码，可以简单的对拥有相同分支结构和节点数量的UIGI进行位置重排。
private void Reset(RectTransform rootNode)
{
XmlDocument doc = new XmlDocument();
doc.LoadXml(data.text);
var root = doc["Root"];
Reset(rootNode, root);
}
private void Reset(RectTransform node, XmlNode data)
{
for (int i = 0; i < data.ChildNodes.Count; ++i)
{
var ndata = data.ChildNodes[i];
var n = node.GetChild(i) as RectTransform;
SetNodeData(n, ndata);
var action = new System.Action'<'recttransform, xmlnode'="">'(Reset);
action(n, ndata);
}
}
private RectTransform GenNode(RectTransform parent, XmlNode data)
{
var node = new GameObject("Node", typeof(RectTransform));
var t = node.GetComponent<RectTransform>();
t.SetParent(parent);
SetNodeData(t, data);
return t;
}
private void SetNodeData(RectTransform node, XmlNode data)
{
var x = float.Parse(data.Attributes["x"].Value);
var y = float.Parse(data.Attributes["y"].Value);
var w = float.Parse(data.Attributes["width"].Value);
var h = float.Parse(data.Attributes["height"].Value);
var min = StringToVector2(data.Attributes["anchor-min"].Value);
var max = StringToVector2(data.Attributes["anchor-max"].Value);
node.SetSizeWithCurrentAnchors(RectTransform.Axis.Horizontal, w);
node.SetSizeWithCurrentAnchors(RectTransform.Axis.Vertical, h);
node.anchoredPosition = new Vector2(x, y);
node.anchorMin = min;
node.anchorMax = max;
}
private Vector2 StringToVector2(string str)
{
var strs = str.Replace("(", "").Replace(")", "").Split(',');
return new Vector2(
float.Parse(strs[0]),
float.Parse(strs[1]));
}
当GUI布局能够数据化后，回顾问题分析中关于各种问题的描述，从直观数学上看，anchors+stretch布局从数值上最正确。然而当屏幕改变后，由于长宽比也发生改变，往往按照比例布局，最终得到的结果很容易造成图像的比例失衡，类似于原本的正方形变成了长方形的问题就变得很普遍。
为了解决这个问题，需要为控件大小引入一个最佳比例的概念。比如100:100的控件，在任何分辨率下，只有1:1的比例，可以得最佳视觉效果，因而按照一边计算在新UI中的长度或宽度，再用比例得到另外一边，就可以使UI控件在更多分辨率下呈现良好效果。
这里需要注意的是，Unity中，总是以Screen.Height来计算RectTrasnform，因而这里用到的计算方式，也采取这一办法，先按两个显示器比例计算控件高度，再用高度以最佳比例得到宽度，然后再用保存的anchor点对控件位置进行重排。
稍微改动UI重排列的代码，可以使用一套数据，快速适应更多分辨率，具体如下：
private void SetNodeData(RectTransform node, XmlNode data)
{
// 读取原始数据
var x = float.Parse(data.Attributes["x"].Value);
var y = float.Parse(data.Attributes["y"].Value);
var w = float.Parse(data.Attributes["width"].Value);
var h = float.Parse(data.Attributes["height"].Value);
var anchor_min = StringToVector2(data.Attributes["anchor-min"].Value);
var anchor_max = StringToVector2(data.Attributes["anchor-min"].Value);
// stretch模式，按比例适配控件
var X = x / rootSize.x * Width;
var Y = y / rootSize.y * Height;
var W = w / rootSize.x * Width;
var H = h / rootSize.y * Height;
var origin = new Rect(X, Y, W, H);
// 先恢复anchors
node.anchorMin = anchor_min;
node.anchorMax = anchor_max;
node.ForceUpdateRectTransforms();
// 把UI约束在屏幕内
W = w / h * H;
var current = new Rect(X, Y, W, H);
var align = PickSortingPoint(node);
var pos = CalculateAnchorPos(align, origin, current);
node.SetSizeWithCurrentAnchors(RectTransform.Axis.Horizontal, W);
node.SetSizeWithCurrentAnchors(RectTransform.Axis.Vertical, H);
node.anchoredPosition = pos;
}
private Vector2 CalculateAnchorPos(UGUIGenAlignment align, Rect o, Rect c)
{
var result = new Vector2(c.x, c.y);
switch (align)
{
case UGUIGenAlignment.RightTop:
{
result.x += (o.width - c.width) * 0.5f;
result.y += (o.height - c.height) * 0.5f;
break;
}
case UGUIGenAlignment.RightMid:
{
result.x += (o.width - c.width) * 0.5f;
if (result.y > 0)
result.y -= (o.height - c.height) * 0.5f;
if (result.y < 0)
result.y += (o.height - c.height) * 0.5f;
break;
}
case UGUIGenAlignment.RightBottom:
{
result.x += (o.width - c.width) * 0.5f;
result.y -= (o.height - c.height) * 0.5f;
break;
}
case UGUIGenAlignment.MidTop:
{
if (result.x < 0)
result.x += (o.width - c.width) * 0.5f;
if (result.x > 0)
result.x -= (o.width - c.width) * 0.5f;
result.y += (o.height - c.height) * 0.5f;
break;
}
case UGUIGenAlignment.Center:
{
if (result.x < 0)
result.x += (o.width - c.width) * 0.5f;
if (result.x > 0)
result.x -= (o.width - c.width) * 0.5f;
if (result.y > 0)
result.y -= (o.height - c.height) * 0.5f;
if (result.y < 0)
result.y += (o.height - c.height) * 0.5f;
break;
}
case UGUIGenAlignment.MidBottom:
{
if (result.x < 0)
result.x += (o.width - c.width) * 0.5f;
if (result.x > 0)
result.x -= (o.width - c.width) * 0.5f;
result.y -= (o.height - c.height) * 0.5f;
break;
}
case UGUIGenAlignment.LeftTop:
{
result.x -= (o.width - c.width) * 0.5f;
result.y += (o.height - c.height) * 0.5f;
break;
}
case UGUIGenAlignment.LeftMid:
{
result.x -= (o.width - c.width) * 0.5f;
if (result.y > 0)
result.y -= (o.height - c.height) * 0.5f;
if (result.y < 0)
result.y += (o.height - c.height) * 0.5f;
break;
}
case UGUIGenAlignment.LeftBottom:
{
result.x -= (o.width - c.width) * 0.5f;
result.y -= (o.height - c.height) * 0.5f;
break;
}
}
return result;
}

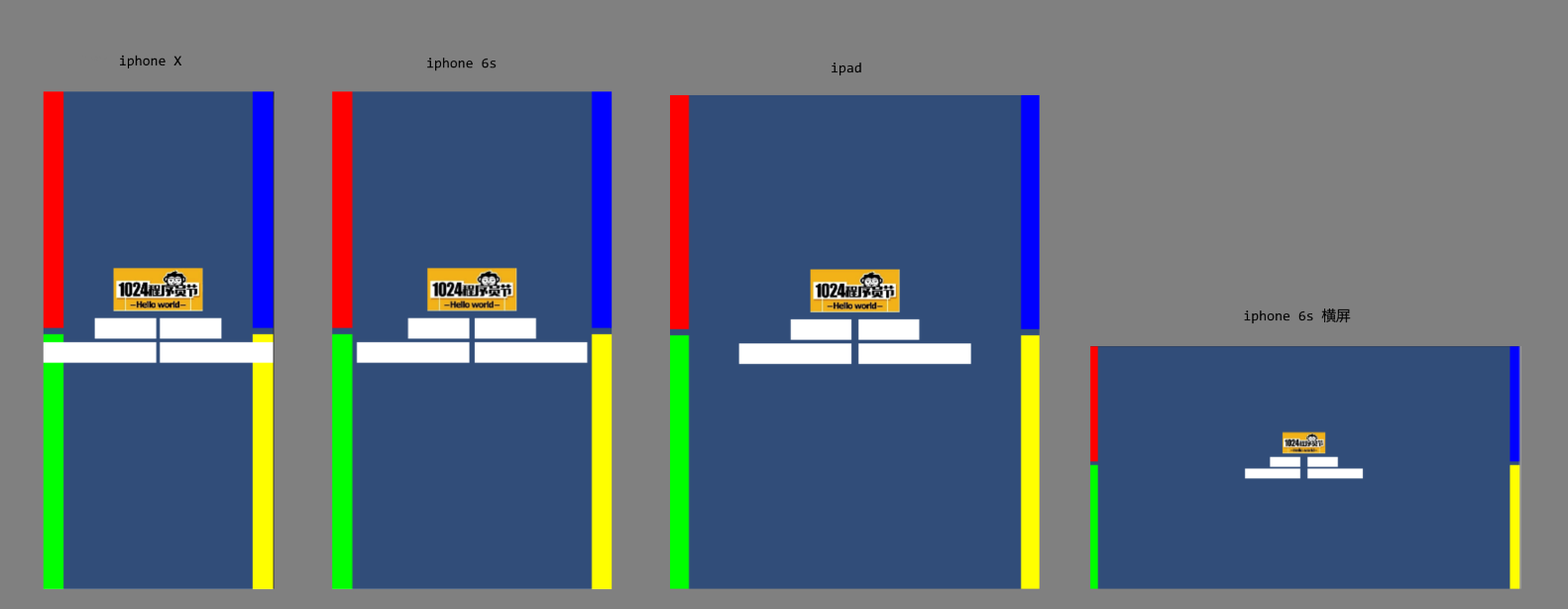

重排的效果大体如下图：
完整的项目链接可以点击这里查看下载。
